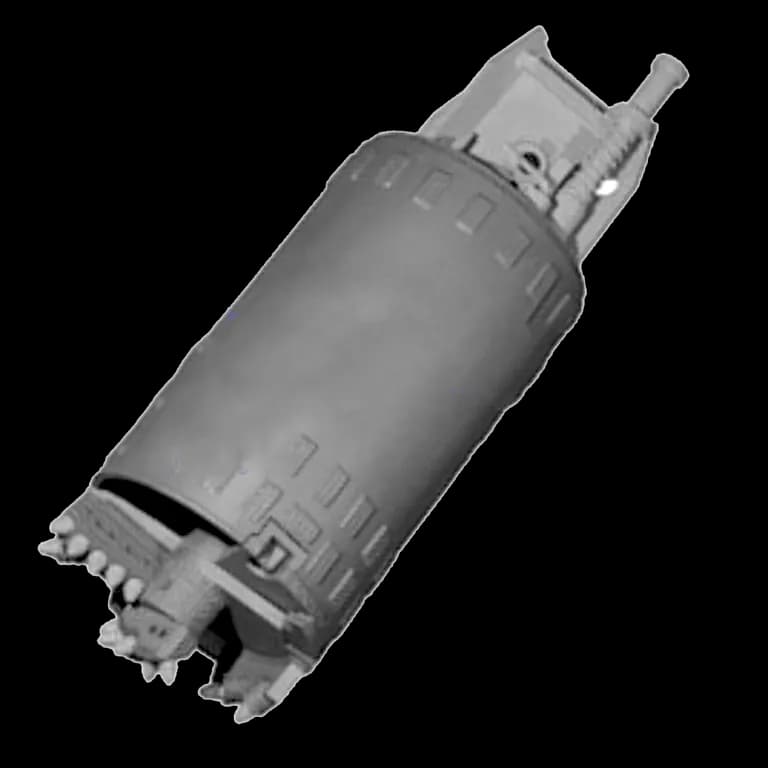

Ковшовый бур: конструкция и принцип работы

Ковшовый бур используют там, где нужно формировать скважины большого диаметра в грунтах, которые плохо удерживаются на обычном шнеке. Такой инструмент востребован при устройстве буронабивных свай, строительстве фундаментов, монтаже опор и выполнении работ на площадках со сложными грунтовыми условиями.

Главная особенность ковшового бура — способность не только разрушать грунт, но и удерживать его внутри корпуса до подъема на поверхность. Благодаря этому инструмент хорошо подходит для глины, суглинков, влажных и сыпучих грунтов, где важно аккуратно извлекать породу из скважины.

Конструкция ковшового бура

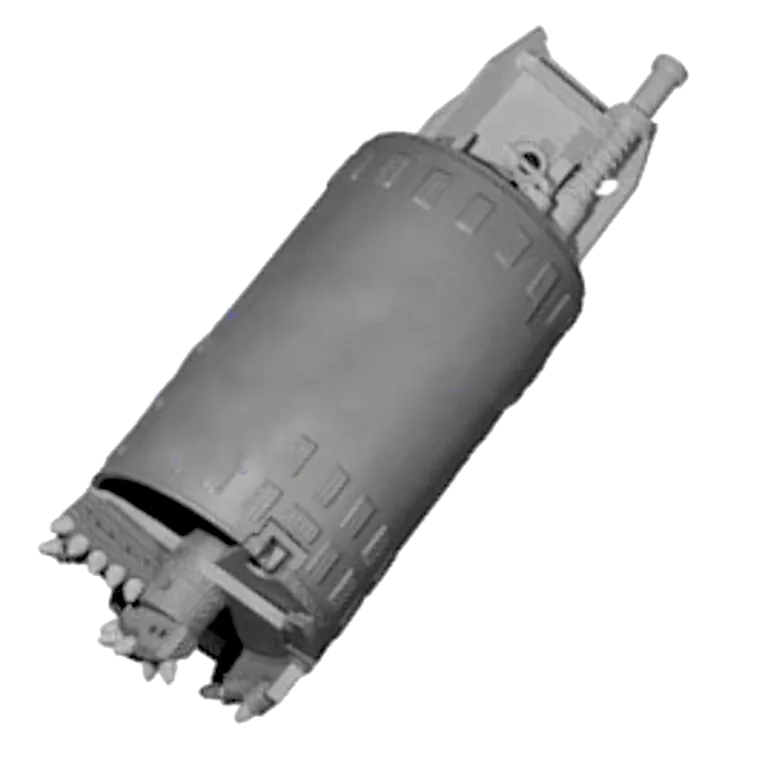

По форме ковшовый бур напоминает цилиндрический или полузакрытый металлический ковш с режущей частью в нижней зоне. Основу составляет прочный корпус, рассчитанный на высокие нагрузки при вращении, заглублении и подъеме грунта.

В нижней части располагаются режущие элементы. Они подрезают грунт, направляют его внутрь корпуса и помогают буру постепенно углубляться. В зависимости от назначения инструмент может оснащаться сменными резцами, зубьями, усиленными кромками или направляющим элементом для более стабильного хода.

Верхняя часть ковшового бура соединяется с буровой штангой или другим рабочим оборудованием. Через это соединение передается крутящий момент от установки. Чем выше нагрузка на объекте, тем важнее прочность соединительных узлов, качество металла и точность изготовления корпуса.

Принцип работы

Ковшовый бур работает за счет вращения и осевого давления. При опускании в скважину режущая часть входит в грунт, срезает его слой за слоем и направляет внутрь ковша. Когда корпус заполняется породой, бур поднимают на поверхность и очищают.

После выгрузки грунта инструмент снова опускают в скважину, и цикл повторяется до достижения нужной глубины. Такой способ удобен при бурении скважин большого диаметра, где требуется контролировать форму ствола и удалять значительный объем грунта.

Ковшовый бур не выносит грунт непрерывно, как шнек. Он работает циклично: заглубление, заполнение, подъем, очистка. Зато такой принцип позволяет эффективнее работать с грунтами, которые могут осыпаться, налипать или плохо подниматься по шнековой спирали.

Где применяют ковшовый бур

Чаще всего ковшовые буры используют при свайных работах. Они помогают формировать скважины под буронабивные сваи, опоры, фундаменты и инженерные конструкции. Инструмент применяют на строительных, промышленных и инфраструктурных объектах.

Особенно полезен ковшовый бур в глинистых, влажных, неоднородных и слабоустойчивых грунтах. Он позволяет извлекать породу порциями и снижает риск засорения рабочей зоны. При правильном подборе диаметра и конструкции инструмент помогает получить ровную скважину с нужными параметрами.

Что важно учитывать при выборе

Перед покупкой или заказом ковшового бура важно учитывать тип грунта, диаметр будущей скважины, глубину бурения, мощность установки и способ соединения с оборудованием. Для плотных грунтов нужны усиленные режущие элементы, для липкой глины — конструкция, которую проще очищать после подъема.

Также имеет значение качество металла и сварных соединений. Ковшовый бур работает под нагрузкой, поэтому слабая конструкция быстро изнашивается, деформируется или требует частого ремонта.

Итог

Ковшовый бур — это буровой инструмент для формирования скважин с одновременным захватом и подъемом грунта. Его конструкция рассчитана на работу в условиях, где обычный шнек не всегда удобен или эффективен.

Правильно подобранный ковшовый бур помогает повысить производительность, аккуратно извлекать грунт и получать скважины нужного диаметра. Поэтому при выборе важно учитывать не только размер инструмента, но и тип грунта, нагрузку, совместимость с техникой и качество исполнения.
